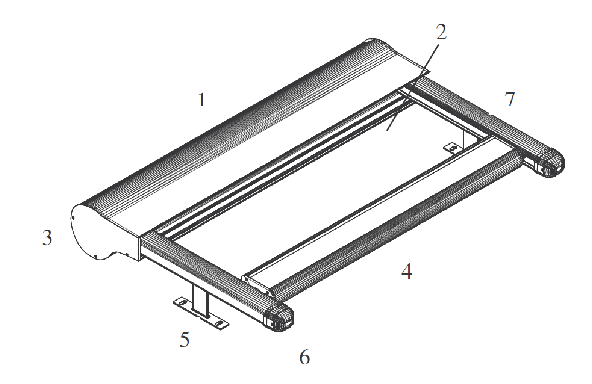

1. Короб.

2. Полотно (Тканина)

3. Боковини.

4. Передній профіль.

5. Кронштейн.

6. Торцева кришка.

7. Напрямна.

Граничні значення конструкції.

Тип тканини: Акрил

Макс. кількість сполучених полотен: 2

Принцип дії.

Маркіза для зимового саду типу 820 встановлюється як зовнішній навіс для захисту від сонця.

Маркіза 820 працює за принципом протинатягу. Як натяжний елемент служить натяжний ремінь.

Оптимальний натяг полотна досягається завдяки попередньому натягу пружинного механізму.

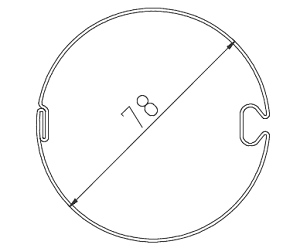

Вал.

Як вал (Ø78 х 1)-оцинкована алюмінієва труба з пазом.

Напрямні.

З екструдованого алюмінію з нижнім монтажним пазом.

Одинарна напрямна має розміри 62 Х 55мм (Ш Х В),

здвоєна 98 Х 55мм (Ш Х В).

Короб.

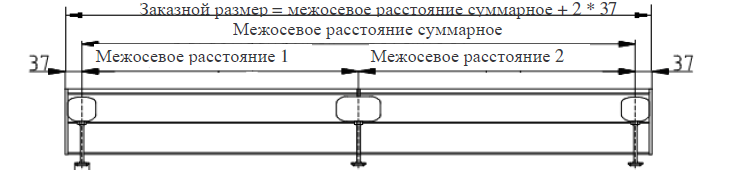

Круглий екструдований трикомпонентний короб розміром 235 х 148 мм. На торцях короба є алюмінієві боковини. При ширині 4500-5090 мм короб підпирається в одній точці проміжною опорою, 5100-5490 мм короб підпирається в одній точці проміжною опорою і зверху ставитьсятримач на короб, більше 5500 мм короб підпирається в двох точках проміжними опорами і зверху ставляться.

Привід.

Вбудований у вал двигун, 230 вольт, 50 Гц, інтегрований пристрій вимикання двигуна при перевищенні заданого моменту, що крутить, в напрямку втягування і висування. У верхньому та нижньому крайньому положенні двигун автоматично вимикається.

Передній профіль.

Складається з екструдованого алюмінію розміром 115 х 55мм (Ш х В)

Фарбування

Фарбування будь-який колір RAL (K7) мат або глянець. Перед фарбуванням профіль проходить хімічну обробку (пасивування) це дуже важливий етап у технології фарбування без цього процесу говорити про якість або довговічність покриття немає жодного сенсу.
